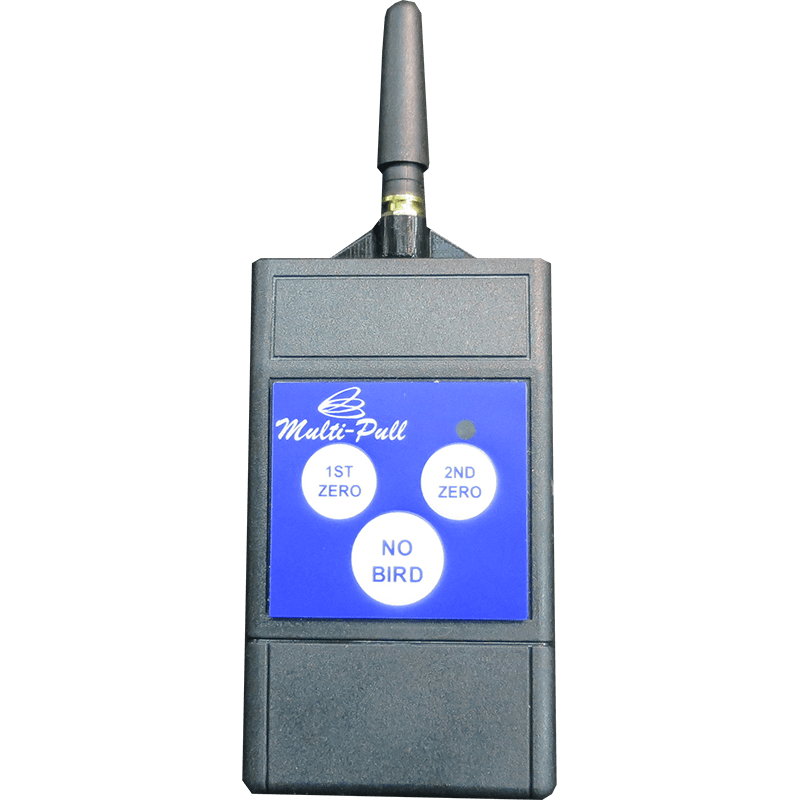

EP-ELI TX/RX-03 Telecomando senza fili per Giudice
10 Novembre 2021
Centralina per American Trap – DSR01-ELI
10 Novembre 2021
EP-ELI TX-08
Ricevitore EP095CR
I ricevitori della serie EP095CR possono essere di diverso tipo a seconda delle uscite disponibili:
- EP095CR-8 con 8 uscite, utilizzato principalmente per Compak
- EP095CR-1 con 1 uscita, utilizzato principalmente per Compak
- EP095CR-2 con 2 uscite, utilizzato principalmente per Skeet
Tutte le uscite per le macchine lanciapiattelli sono costituite da un contatto libero di un relè. Queste unità possono fornire un semplice impulso per rilasciare il piattello, oppure possono fornire un impulso di durata programmabile per il movimento di qualche macchina speciale che può avere alcune regolazioni in posizione e/o altezza (torre, candela, …).
Con un’antenna esterna questo ricevitore può essere posizionato anche a grande distanza dal trasmettitore.
La configurazione per selezionare il numero del campo, (ovvero il canale di frequenza), e per identificare la macchina lanciapiattello a cui è collegato, è effettuata tramite un dip switch interno.
Il contenitore è in plastica con grado di protezione IP56.

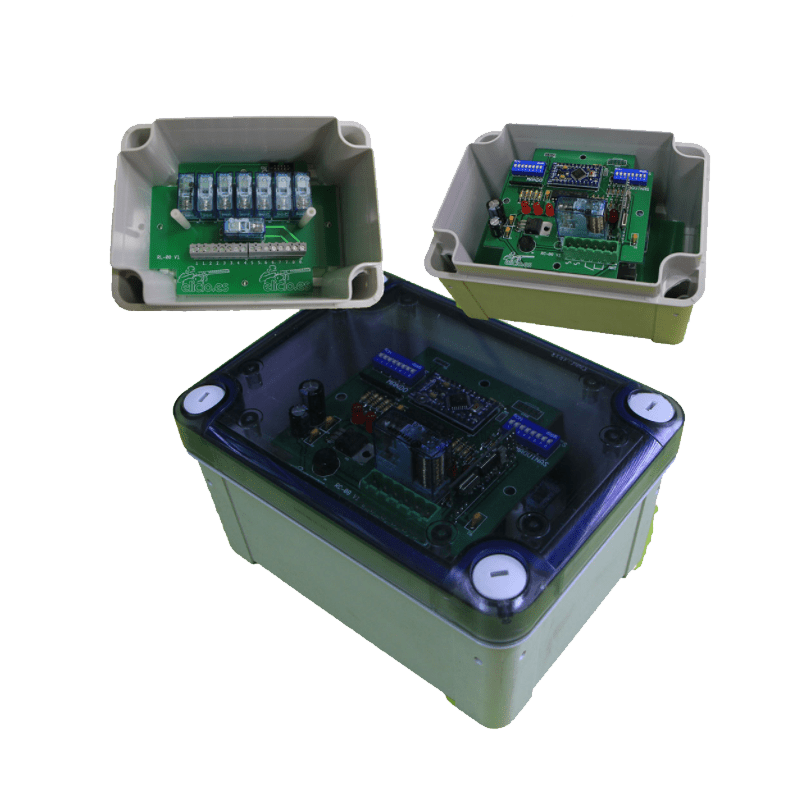

EP095CR-8
Caratteristiche tecniche
- DIMENSIONI MOD. EP095CR-8: 200x150x80 mm
- ALIMENTAZIONE: 12vdc oppure ac / 300mA max.
- FREQUENZA WIFI: 865MHz – 867MHz
- MASSIMA POTENZA IN USCITA: 27 dbm
- SENSIBILITA’: -109 dbm
- GRADO DI PROTEZIONE: IP56
- TEMPERATURA DI FUNZIONAMENTO: -10°C ÷ +45°C
Applicazione
I ricevitori EP095CR-8 sono normalmente installati in un campo di Compak oppure di Sporting per pilotare fino ad 8 macchine lanciapiattello non troppo distanti tra loro.
Normalmente vengono alimentati dalla stessa alimentazione della macchina lanciapiattello, a 12vdv oppure 24vdc. Qualora fosse necessario, si può usare l’alimentatore esterno da 220vac.
Antenna Esterna
L’antenna esterna fornita con questo ricevitore ha una lunghezza di circa 10 cm. con supporto meccanico e cavo coassiale con connettore OSM. Permette di guadagnare diversi db rispetto all’antenna integrata interna e per via del cavo di circa 2 metri, può essere installata nella posizione più adatta per una buona ricezione del segnale wifi
