5 Novembre 2021Centralina EP095M
Approvata da ISSF e FITASC, è stata usata per le Olimpiadi di: Atene 2004, Pechino 2008, Londra 2012, Rio 2016 e Tokyo 2020.

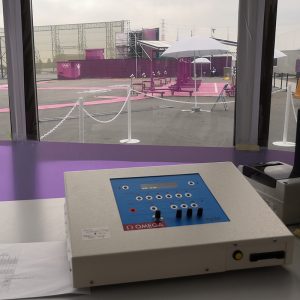

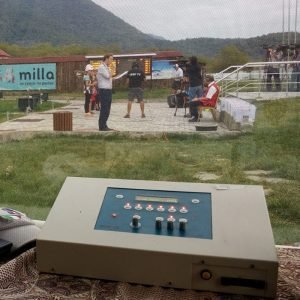

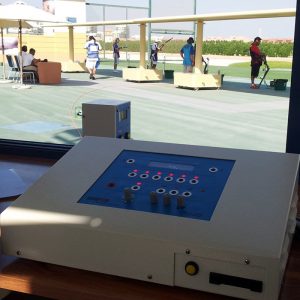

La centralina EP095M è completamente digitale ed è progettata e realizzata per gestire automaticamente i campi di tiro. Una delle caratteristiche principali è la velocità con la quale riesce a riconoscere la chiamata vocale del piattello da parte dell’atleta e quindi la velocità con la quale riesce a dare il comando alla macchina lanciapiattello, senza peraltro incorrere in falsi rilasci causati da rumori accidentali. È facile da usare ed installare, ha un’elevata affidabilità, permette di usare molte discipline.
Dà la possibilità di ampliare il sistema nel tempo, aggiungendo un tabellone segnapunti o un monitor che raccoglierà e mostrerà immediatamente i risultati della serie in corso, utilizzando una connessione dati apposita. Può anche essere collegata alla sala controllo, dove, tramite altre unità del sistema Multi-Pull, sarà possibile gestire in modo completo il Club di Tiro per una completa automazione.
Discipline
La centralina EP095M supporta tutte le discipline ufficiali I.S.S.F e F.I.T.A.S.C, inclusa la modalità In-Line. Ha anche molte altre discipline speciali per l’allenamento per il Trap, Double Trap e Skeet. Infine, dispone di 10 schemi programmabili con rotazione sia Trap che Compak e 3 schemi programmabili per lo Skeet. Esegue il controllo costante del giro, della piazzola attiva e del tiratore e ha un contatore di piattelli interno. Registra e memorizza automaticamente i dati per poter ripristinare il funzionamento in caso di interruzione di corrente.
Caratteristiche tecniche
- DIMENSIONI: 39x29x12 cm
- DIMENSIONI DELLA SCATOLA PER IL GIUDICE: 20x10x4 cm
- PESO: 2,5 Kg
- INTERFACCIA DATI: RS485
- USCITA PER MACCHINE LANCIAPIATTELLO: 12 VDC 2 A max.
- TENSIONE DI INGRESSO: 110 VAC ÷ 240 VAC / 47 Hz÷63 Hz
- CONSUMO MASSIMO: 40 W
- TEMPERATURA DI FUNZIONAMENTO: -10°C ÷ +45°C
- PROTEZIONI CONTRO SOVRATENSIONI: varistori, transil, scaricatori a gas
Prestazioni tipiche
- Ritardo tra la chiamata del tiratore ed il comando alla macchina lanciapiattello: 20 millisecondi tipici
- Numero di macchine controllate: 15
- Pausa tra due lanci consecutivi: regolabile tra 1 e 5 secondi
- Possibilità di pilotare 5 lampade per trap o 8 per skeet, per il microfono attivo
- Possibilità di pilotare 2 lampade per lo skeet: Pull e Mark
- Alimentazione interna secondo UL 1950, IEC 959, EN60590 e VDE 0805
- Manuale completo di installazione e funzionamento
Lettore Chip Card

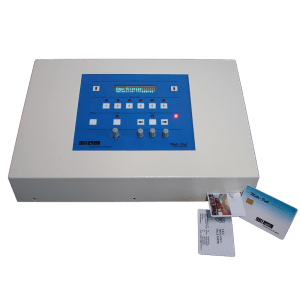

La centralina EP095M è dotata di lettore di chip card che permette di operare direttamente senza operatore sul campo di tiro. Il sistema Chip Card del sistema Multi-Pull, permette di lavorare con estrema facilità, avendo report accurati per tutte le serie effettuate.
Wi-Fi
La centralina EP095M può essere integrata con un modulo wireless che permette di pilotare le macchine lanciapiattello
con Wi-Fi invece che con cavi. Questa soluzione può essere utilizzata molto vantaggiosamente per compak o sporting, ma anche per pilotare l’unità tramite un terminale remoto (EP095CM) che consente l’uso di altre discipline particolari di allenamento.
Accessori – PullT-M

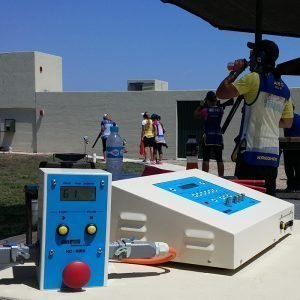

Il PullT-M è collegato al posto della scatola del giudice e viene utilizzato per sganciare manualmente i piattelli per il compak o lo sporting, immediatamente o con ritardo. È utilizzabile sia in competizioni che in allenamento con Chip Card.
Accessori – Scatola di cablaggio
La scatola di cablaggio EP096I1 è solitamente montata vicino l’unità EP095M e ospita delle morsettiere numerate a cui andranno collegati i cavi provenienti dai microfoni e dalle macchine lanciapiattello. Sono previsti due cavi schermati, con relativi connettori, per il collegamento alla centralina EP095M e l’immediato funzionamento e manutenzione del campo di tiro. Per i campi combinati la commutazione tra DTrap/Compak/Skeet viene eseguita automaticamente cambiando la disciplina sull’unità.
Shooting Data Beretta
La centralina EP095M è compatibile con il sistema Beretta Shooting Data.
